Practica de medición de 4 canales TDT

Hola a todos.

Hoy hemos sacado el medidor PROMAX HD Ranger para tomar las medidas de un cable coaxial proveniente de una azotea.

Os dejo el infirme de la medición, unas fotos y un video.

Pulsa para ver el informe.

Fotos:

Video:

Proyecto domótico con Arduino controlado por ondas electromagnéticas infrarrojas

Hola a todos.

Hoy os voy a enseñar el desarrollo desde los componentes básicos de un proyecto domótico incluyendo su programación. Mediante un control remoto infrarrojo vamos a encender 4 bombillas, mover un motor servo y encender una alarma.

El montaje que he considerado es el siguiente:

Funcionamiento:

• Botón 1: Enciende/apaga bombilla 1.
• Botón 2: Enciende/apaga bombilla 2.
• Botón 3: Enciende/apaga bombilla 3.
• Botón 4: Enciende/apaga bombilla 4.
• Botón 5: Apaga todas las bombillas.
• Botón 6: Enciende todas las bombillas.
• Botón 7: Mueve el motor a la izquierda.
• Botón 8: Mueve el motor a la derecha.

La programación en C++ es algo complicada, el código es muy largo, os resumiré puntos importantes a continuación:

Tenemos que incluir las librerías del servo y el control infrarrojo al principio del programa:

#include <Servo.h>
#include <IRremote.h>


Para iniciar el loop de programación del control remoto construimos el siguiente bloque:
void loop() //algoritmo de la programación que se repitará siempre
{
if (sensor.decode(&lectura)) //Si hay una lectura del sensor IR (Se ha pulsado el control remoto)
{
switch (lectura.value) //cuando cambia alguna tecla
{

Para cada lámpara y la alarma programamos lo siguiente:

case 0xFD08F7: //código de frecuencia botón 1

      if (led1 == 1)

        {

        digitalWrite(13,LOW); //si estaba encendido, lo apaga

        led1 = 0;

        }

      else

        {

        digitalWrite(13,HIGH); //si estaba apagado, lo enciende

        led1 = 1;

        }

      break;

Importante, los códigos de frecuencia de cada botón (Ejemplo, botón 1: 0xFD08F7), los obtenemos de la siguiente tabla:

Introducción al medidor de campo

Hola a todos.

Hoy voy a hablaros del medidor de campo y explicar el funcionamiento del medidor de campo, usando un PROMAX Prolink-4:

El rango de frecuencia que cubre esta entre los 5 a 862MHz para la la TV digital y FM digital y analógica. También es capaz de analizar otra banda desde 900 a 2150MHz para TV satélite.

Acepta los sistemas de televisión (PAL, SECAM y NTCS) junto a las señales de TV digital, capaz de decodificar y medir los parámetros de:

• La medida de potencia. dB que llegan de señal.
• La relación portadora al ruido (C/N). La relación señal ruido para conocer el ruido de la señal.
• Tasa de error de la señal digital (BER). Principal medidor del error digital en bits.
• Relación de error de modulación (MER). Principal medidor del error de la onda electromagnética.
• También permite analizar el Transport Steam MPEG2/DVB e identificar los paquetes no corregibles (Wrong Packets) recibidos. Mide la calidad de los paquetes digitales de conjuntos de bits.

El equipo cuenta con un microprocesador que se encarga de de automatizar la mayor parte de los procesos para mostrar los datos antes mencionados, además de otros como la corrección de la medida, sin la síntesis continua de la frecuencia, selección automática de los atenuadores o la desconexión del equipo cuando no tenga actividad (ahorro de batería).

 Si estamos en la opción de Analizador de Espectros, el medidor permite la visualización de todas las señales presentes en la banda, permitiendo además otras operaciones como las medidas de nivel de canales analógicos, la medida de la relación C/N referida a una frecuencia de ruido que es definida por el usuario y la medida de potencia de canales digitales por integración.

Podemos mostrar el espectro desd4 un full span (toda la banda) o bien limitado a 8MHz en terrestre (para la terrestre) o los 32MHz (de la TV satélite).

Cuenta con un sistema de almacenamiento de configuraciones (99 memorias) para guardar las configuraciones de medida que nos puedan resultar útiles (nombre de la configuración, tensiones de alimentación del LNB, frecuencia seleccionado, sistema de TV, tipo de medida, etc.)

Las tensiones que puede mandar para alimentar las unidades exteriores (amplificador de mástil) son 13V, 15V, 18V, y 24V.  Para el LBN tenemos 13V, 13 V + 22 kHz, 18 V, 18 V + 22 kHz, 15 V, 15 V + 22 kHz .

Con la interfaz RS-232C se puede conectar con un ordenador para la recogida de datos, controlar remotamente el equipo o conectar una  impresora par el volcado de las medidas.

Comandos del PROMAX PROLINK 4:

En el medidor tenemos los siguientes botones, que dan lugar a las siguientes funciones:

• Tecla de puesta en marcha.
• Tecla OSD. Podemos ver la información de medida que se presenta en el monitor en el modo TV (medida de nivel).
• Menús de control de VOLUMEN, CONTRASTE Y BRILLO.
• Selector rotativo y pulsador. Dentro de este selector, al pulsar se selecciona alguno de las opciones disponibles.
• Al girarlo, no movemos por el menú. Lo veremos mas adelante.

LEDS:

• EXT VIDEO. Se ilumina si por el conector entra una señal de video.
• DRAIN. Se ilumina si el medidor esta alimentando una unidad externa.
• CHARGER. Indica que se está cargando la batería.
• BATTERY. Se ilumina en rojo si la carga es inferior al 50%, en ámbar si es superior al 50% y verde si la carga es completa.

Monitor:

TECLADO PRINCIPAL I2 teclas para selección de funciones y entrada de datos numéricos.

• 0-Pasamos de ANALÓGICO/DIGITAL
• 1-ESPECTRO/TV. Pasamos de TV a a Analizador de Espectros, y viceversa.
• 2-MEDIDAS Selección de tipo de medida, que depende de la banda, del estándar, de las opciones incluidas y del modo de operación.
• 3-MODO TV. Una vez en modo monitor, muestra la información.
• 4-BUSQUERDA. Efectúa un rastreo a partir del canal o frecuencia actual hasta que encuentra una emisión. Podemos seleccionar el umbral de búsqueda desde 30 y 99 dBµV.
• 5-GUARDAR/RECUPERAR. Permitir almacenar una medición o recuperarla.
• 6-SONIDO.
• 7-ALIMENTACION DE LAS UNIDADES EXTERIORES. Como se dijo antes, permite suministrar diferentes tensiones de alimentación a la unidad externa (LNB, amplificador).
• 8 y 9-TECLA DE ACCESO DIRECTO. Tecla de acceso directo asignable a cualquier función de cualquier menú.
• [30] SINTONIA POR CANAL O FRECUENCIA. Cambiamos desde sintonía entre canal o frecuencia.
• [31] SELECCION MANUAL DE FRECUENCIA. Permite sintonizar directamente la frecuencia mediante el teclado, al terminar, pulsar tecla giratoria.
• Dentro del botón giratorio tenemos las siguientes funciones.
• En el modo TV, dentro de este modo tenemos las siguientes funciones.
• Cambio de banda, permite pasar de banda terrestre (5-862MHz) a banda satélite (900-2150MHz).
• Sistema y estándar, entramos en el sistema de color (PAL, SECAM o NTCS). Y diferentes estándares de TV (B/G, D/K, I, L, M, N o Digital).

• Batería y Lnb, tensión de alimentación de las unidades exteriores.
• Canalizaciones, muestra una tabla de canales.
• Ancho de banda canal, define el ancho de banda del canal. Muy importante y necesario para medir canales digitales junto al parámetro C/N.
• Teletexto, activa el teletexto.
• DiSEgC (para satélite), protocolo de comando DiSEgC que son enviados al periférico. Ver imagen donde se muestra un DiSEgC para seleccionar LNB que son instalados en un plato de parabólica.

Ruido de Referencia (Cuando está en el modo C/N Ruido de Referencia). Podemos definir la frecuencia para tomar la muestra del nivel de ruido. Llegados a este punto, tenemos que pulsar en siguiente para acceder al segundo submenú:

• Adquisición Datos: Podemos almacenar hasta 9801 medidas de forma automática.
• Entrada de Video: Permite controlar las señales de conmutación del Euroconector.
• Configuración C/N: Seleccionamos el modo para medir la relación C/N en Auto o Ruido de Referencia.
• Canal del NICAM (Solo para los canales analógicos): Elegimos el canal de sonido NICAM que se pasa hacia el altavoz.
• Umbral de Búsqueda (Solo para los canales analógicos): En la búsqueda automática de emisoras, define el nivel umbral.
• Osc. Local Lnb (Satélites). Para definir la frecuencia del oscilador.
• Local del LBN instalado en la parabólica.
• Polaridad del Video Selecciona la polaridad de video (Poco uso debido a que se usa en canales analógicos en la banda satélite).
• Prueba FI Sat (ICT) Estamos en la mismas. Par canales analógicos de banda satélite. Comprueba las redes de distribución.
• Pulsar Siguiente para acceder al tercero menú.
• Reloj: Nos indica hora y fecha.
• Unidades: Podemos escoger entre dBµV, dBmV o dBm.
• Desconexión manual: Podemos tener el aparato en desconexión automática o manual.
• Idioma: De los varios que muestra, es bueno usar de vez en cuando ENGLISH.
• Sonido (ON) y (OFF) del zumbador.
• Información Equipo: Presenta información sobre el equipo.
• En el modo Analizador de Espectros: El primer submenú que aparece está compuesto por (Nombrados los nuevos).
• Span: Nos vale para indicar el ancho de banda a mostrar en pantalla. Podemos elegir entre Full (Toda la banda) u otros valores como 500MHz, 200MHz, etc.
• Nivel de referencia: El ajuste vertical podemos seleccionar un nivel desde 70 a 130dBµV en saltos de 20dB.
• Doble cursor: (Sólo canales analógicos, no merece la pena explicarlo).
• Barrido: Cambiamos la velocidad de barrio del modo espectro. Se puede optar por Preciso (Barrido lento por gran precisión).
• Rápido: (Al contario que el lento).
• Alinear Antena: (Útil para alinear antenas).
• Ancho Banda Canal: (Sólo para canales digitales). Define el ancho de banda del canal (ver la función Cursor).
• Canalizaciones: Selecciona la tabla de canales activa.
• Imprimir: Imprime el espectro.

Empezaremos a ver cómo funciona con un video de un profesor «Granadino».

App cálculo de atenuación en una ICT

Hola a todos.

Hoy os muestro el desarrollo de una App capaz de calcular la atenuación hasta una toma y su potencia. Únicamente debemos de introducir los datos en los campos de texto correspondiente y pulsando un botón nos calculará instantáneamente ambos datos.

El diseño que he pensado para la pantalla es:

Como puede observarse cada perdida o dato importante como metros de cables, número de pasos y nivel de señal inicial, tiene su correspondiente TextBox para que el usuario pueda introducir los valores.

La App también tiene un botón para activar el calculo y dos etiquetas finales donde se representa la atenuación y la potencia en la toma.

Bloques de programación:

La programación consiste en sumar todas las perdidas para calcular la atenuación en la toma y luego restar dicha atenuación al nivel inicial para obtener la potencia que llega finalmente a la toma.

Pulsad aquí para descargar la App. Nota: Solo dispositivos Android bajo la aceptación de instalación de Apps de fuentes distintas a Play Store.

Podéis ver un ejemplo en el siguiente vídeo que resuelve el problema que veréis solucionando numérica más abajo:

VIDEO

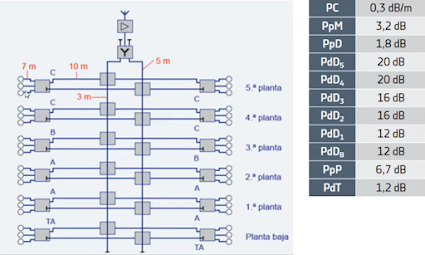

Calcular la potencia en una toma de la planta baja del edificio, con las siguientes características:

Dato:

Potencia de la señal a la salida del mezclador = 90dB.

Solución:

Atenuación toma planta baja (Atb) = DMtb x Pc + PdDb + 5xPpD + PpP + PdT =
= 37 m x 0,3 dB/m + 12 dB + 5x1,8 dB + 6,67 dB + 1,2 dB = 40 dB


Señal en las tomas de la planta baja será: 90 - At5 = 90-40 = 50 dB (no es necesaria la instalación de amplificadores intermedios).

Introducción a los radioenlaces

Hola a todos.

Después del parón navideño os voy a continuar el blog hablando de los radioenlaces.

A lo largo de este blog sobre radiocomunicaciones para el transporte de ola información mediante ondas electromagnéticas. Estas necesitan de emisores y receptores, pero también de repetidores de señal, estos últimos también conocidos como radioenlaces cuando usamos un cambio de tecnología alámbrica a la tecnología de radiocomunicaciones por no disponer de red alámbrica para llegar a un objeto. Ejemplo:

Ejemplo 3. Radioenlaces para transmitir la vuelta ciclista a España:

A continuación os mostraré los principales conceptos y definiciones relacionadas con los radioenlaces:

1-Deterioro de la transmisión de señal de la onda.

Los medios por los que se transportan las ondas electromagnéticas no son perfectos (obstáculos, composición de la atmosfera, descarga eléctricas por rayos, elementos eléctricos con bobinas, etc), esto da lugar a un deterioro de las señales que transmiten la información de distintas formas, principalmente atenuado la señal (debilitando su potencia) y distorsionando la señal (cambiando la información).

Ejemplo de atenuación:

Ejemplo de distorsión analógica:

Ejemplo de distorsión digital debida a ruido:

2-Ecuación de transmisión de Friis.

Es la ecuación fundamental de los radioenlaces. Nos permite obtener la potencia de la señal recibida, es decir, comprobar que recibimos una señal suficiente para poder ser reproducida o repetida.

Aunque en la imagen de arriba se describe la formula u sus componentes para entenderlo mejor, lo ideal es resolver un problema:

Ejemplo: Calcular la potencia de una antena receptora de un radioenlace, si la emisora emite con una potencia de 2W, a una frecuencia de 4GHz, ambas antenas están separadas por 40Km, la ganancia de la antena emisora es de 20dB, la de la antena receptora es 25dB y las perdidas no relacionadas con la distancia según el mediador de campo son de 8dB.

Solución:

Primero exponemos todos los datos y elementos de la fórmula:

Pr = ¿?, Pt= 2W, Gt= 20 dB, Gr= 25dB, L= 8dB; d= 40000 m

λ= c/f = 300.000 km/s : 4 GHz = Pasando todo al S.I. = 300.000.000/4.000.000.000 = 0,075 m

Entonces la potencia recibida será = 2x20x25/8 x (0,075/(4x3,14x40000))E2 =
